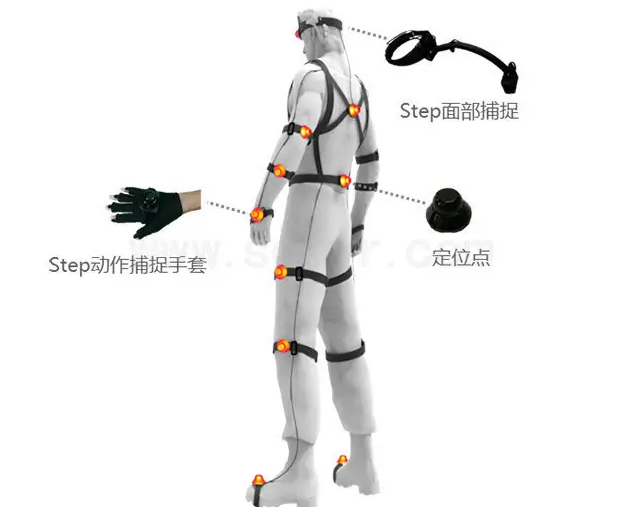

電磁運動捕捉系統一般由三部分組成，即發射機、接收傳感器和數據處理單元。發射源在空間產生按一定時空規律分布的電磁場；傳感器(一般為10~20個)放置在表演者身體的關鍵部位，傳感器通過電纜與數據處理單元相連。當表演者在電磁場中表演時，接收傳感器也隨之移動，接收到的信號通過電纜傳輸?shù)教幚韱卧?。根?jù)這些信號，可以計算每個傳感器的空間位置和方向。

　　這項技術的優勢

　　首先，它記錄的是六維信息，即不僅可以得到空間位置，還可以得到方向信息。其次，速度快，實時性強。使用時，隨著對表演者的姿態捕捉，動畫系統中的角色模型可以同時做出反應，便于排練、調整和修改。裝置標定簡單，技術成熟，成本相對較低。你可以在地上打滾或摔倒。

　　劣勢

　　環境要求嚴格，演出場地附近不準有金屬物體，否則會造成電磁場畸變，影響精度。這種系統允許的表演范圍比光學的要小，特別是線纜對表演者的活動限制很大，不適合激烈的運動和表演。這類系統的采樣率一般為每秒15~120次(取決于型號和傳感器的數量)。為了消除抖動和干擾，采樣率一般在15Hz以下。對于一些高速運動，比如體育，采樣率不能滿足要求。
