1.步態分析的技術分類

　　目前，主流的狀態分析技術主要有以下幾種:基于計算機視覺的人體步態捕捉與分析、基于慣性傳感器的人體步態捕捉與分析、基于無線信號的人體步態捕捉與分析。基于計算機視覺的人體步態捕捉包括紅外攝像機、基于三維深度攝像機的2D攝像機等。上個世紀的技術路線也是基于機械步態捕捉。其他動作捕捉軟件基于電磁步態捕捉的技術路線。

　　1.1基于紅外攝像機的光學步態捕捉

　　經過幾十年的持續發展，紅外光學動作捕捉技術是基于計算機視覺的原理。紅外攝像機的光學步態捕捉主要分為被動和主動兩種。被動方式是在人體關鍵部位貼上反光標志，主動方式是在人體主要部位佩戴能發射紅外線的主動攝像頭。本節主要描述被動光學步態捕捉。在人體的主要骨骼和關節上粘貼反射標記，利用架設的紅外攝像機跟蹤反射標記，然后計算反射標記在空間的絕對位置。

　　基于紅外相機的光學gait動作捕捉系統技術成熟度高，采樣頻率高，數據處理速度快。主要缺點是對光特別敏感，不能在光線變化大的環境中使用，周圍不能有類似光學標記物的物體或光斑。所以光學步態捕捉一般只在室內使用。由于攝像頭的視角有限，人在運動時的一些標記點容易被其他物體和自己遮擋，導致被遮擋部分的數據丟失。后期處理工作量大，且由于數據量大，需要處理丟幀、跳幀等問題，后期處理時間長。缺點是需要架設攝像頭，一般架設在鋼架結構上，導致使用場景一般固定，難以移動。一般場景至少需要6個攝像頭。如果需要跟蹤更大的場景，需要幾十個攝像頭，單個攝像頭非常昂貴。比如維康公司生產的單個攝像頭價格高達10萬元，導致紅外光學步態捕捉或在科研中的應用，無法進入大眾。

　　2.動作捕捉基于3D深度相機

　　3D隨著深度相機技術的成熟，許多研究者開始研究基于深度相機的動作捕捉系統[5][6]。3D相機和2D相機的區別在于，除了平面圖像，還可以獲得深度信息。目前，深度技術廣泛應用于人體步態識別、三維重建等領域，如SLAM。目前主流3D深度相機的技術路線包括:(1)雙目立體視覺；(2)飛行時間；(3)結構光技術等。

　　雙目立體視覺使用兩個2D平面相機。兩個平面相機從兩個圖像獲得兩個圖像以計算深度信息。飛行時間是雷達芯片發射的紅外激光散射、照射物體，然后反射回雷達芯片的時間。因?yàn)橐阎馑俸鸵阎l(fā)射，相機和物體之間的距離被測量。結構光是由照相機發出的特定圖案。當對象反射回該圖案時，深度相機再次接收該圖案，并且通過比較發送的圖案和接收的圖案來測量相機和對象之間的深度信息。

　　輕方案引入了Kinect，廣泛應用于體感交互、人體骨骼識別、步態科技等領域。

　　基本原理是先找到圖像中的運動物體，然后評估運動物體的深度，識別出人體的部位，再從背景環境中分割出來。分割后，要做的工作是模式匹配，它與骨骼系統光學匹配。

　　光

　　光學動作捕捉算法流程圖

　　3.以上三種方案D深度相機方案多用于娛樂，如面部識別解鎖、人機交互等。由于探測距離短，很難在大空間使用。目前，深度相機芯片正在基于3D不斷研究和改進。其硬件芯片仍是目前的難點之一，其次是算法的復雜度。大量的圖像計算對硬件主控芯片的計算能力要求很高。由于目前的電池技術，單個傳感器的工作時間相對較短。它的優點是用戶不需要佩戴任何傳感器和貼標志點?；贙inect的人體下肢骨骼識別

　　2D相機動作捕捉

　　利用2D相機捕捉三維運動軌跡是當前的前沿技術研究。2D相機是一種沒有深度信息的平面相機。目前基于2D相機的動作捕捉主要利用卷積神經網絡(CNN)突出稀疏2D人體姿態檢測原理。然而，這種姿態捕捉捕獲方案需要長時間操作，不適合實時運動分析，并且輸出精度低。2D目前攝像機的動作捕捉可以捕捉人體的局部運動姿態，需要采集大量的數據樣本作為訓練數據集。2D相機對深度信息的預測是有偏差的，任何錯誤的數據都會導致偏差大，穩定性差。最大的挑戰是相機的屏蔽和快速移動，2D相機很難跟蹤。它的優點是不需要任何衣服，需要一個觸手可及的2D相機，成本極低。對于熱門應用來說是個不錯的選擇。

　　3.基于MEMS慣性傳感器的慣性動作捕捉系統

　　基于MEMS慣性傳感器的動作捕捉系統應用于虛擬現實、運動訓練、生物醫學工程和康復等多個領域。因?yàn)樗鼈凅w積小，重量輕，價格合理。

　　Inertia動作捕捉system主要是將慣性傳感器綁定在人體的主要骨骼上，如腳、小腿、大腿等，實時測量每個骨骼的轉動，利用正向和反向運動實時推導計算出整個人體的運動參數。慣性動作捕捉系統的優勢在于它是一個被動式動作捕捉系統，不需要任何外界信息，即不受外界環境的干擾。缺點是慣性傳感器常見的累積漂移會使慣性系統無法精確測量運動位移。

　　慣性傳感器主要有加速度計、陀螺儀和磁力計。加速度計、陀螺儀、磁力計大多采用MEMS，所以稱為MEMS慣性傳感器。三軸加速度計可以測量載體在三個軸上的加速度，也就是一個矢量，我們也可以通過加速度計算出載體靜止時的傾角。三軸陀螺儀通過對角速度進行積分，可以測量載體在三個軸上的角速度。三軸磁力儀可以測量周圍磁場的強度以及與地球磁場的夾角。我們可以通過整合加速度、角速度和磁值的數據來精確地旋轉載體。積分?jǐn)?shù)據通常用四元數或歐拉角表示。歐拉角等四元數形式包括俯仰角、滾轉角和偏航角。在獲得載體的旋轉之后，擬合每個骨骼的運動，以計算佩戴部件的運動姿態?？梢酝ㄟ^加速度和角速度的積分來測量佩戴者的步速、步幅、步長等參數。世界著名的MEMS慣性動作捕捉國外荷蘭Xsens，國內的等等。

　　姿態分析基于MEMSinertial動作捕捉系統的步態分析有很大的優勢，主要體現在inertial動作捕捉系統采用MEMS芯片，成本低。每個芯片只需要10元左右，整個系統的價格上萬元。由于慣性動作捕捉系統是一個被動系統，整個系統的重量在幾公斤的范圍內，這使得它可以方便地隨身攜帶，而無需安裝復雜的攝像頭。慣性傳感器只需啟動即可使用，無需復雜的標定、校準等操作步驟，使用起來非常方便。Inertia動作捕捉system不受使用環境影響，室內室外均可正常使用。然而，MEMS傳感器與optical動作捕捉system相比，精度較低，但已經完全滿足了大眾的需求。隨著時間的推移，MEMS陀螺儀出現零偏，積分累積誤差會隨著動態情況而漂移。在MEMS的不同狀態下，特別是在高動態下，加速度計也存在誤差。強磁環境容易干擾磁力儀。但是算法可以補償這一系列的誤差。補償后的MEMS慣性傳感器靜態精度一般可以達到:俯仰角/滾轉角≤0.2°，偏航角≤1°；動態精度:俯仰角/滾轉角≤0.5°，偏航角≤2°，步態位移誤差可達5%。滿足了步態參數計算的精度要求。

　　4.其他技術路線

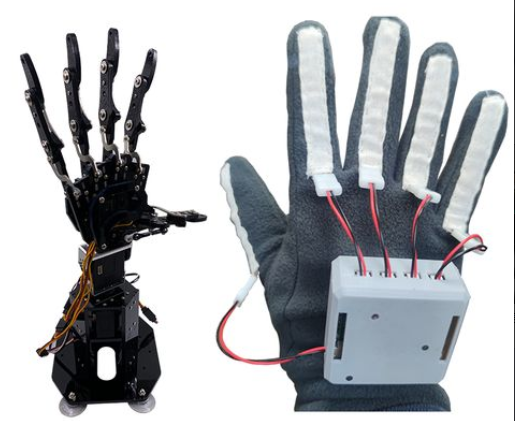

　　機械運動捕捉依靠佩戴在人體內的機械裝置來測量關節的角度和位移。人類的運動驅動機械裝置的運動。傳感器可以從機械裝置的角度知道運動角度，根據角度和機械部分的長度計算出運動位移。這項技術最早出現在20世紀。由于機械結構的重量，機械運動捕捉早已退出步態分析的主流。然而，使用機械外骨骼
